ŠKOLA PROGRAMIRANJA

Arduino MEGA-F5 / T5

	1.		LED SVIJETLO (DIGITALNO)		15.		COLOR SENZOR - BOJE

	2.		LED SVIJETLO TIPKALOM (DIGITALNO)		16.		COLOR SENZOR - CRNA CRTA

	3.		LED SVIJETLO (ANALOGNO)		17.		ULTRAZVUČNI SENZOR - DIGITALNO

	4.		LED SVIJETLO TIPKALOM (ANALOGNO)		18.		ULTRAZVUČNI SENZOR - ANALOGNO

	5.		FOTO SENZOR - LED SVIJETLO (DIGITALNO)		19.		SERVO MOTOR

	6.		FOTO SENZOR - LED SVIJETLO (ANALOGNO)		20.		I2C KOMUNIKACIJA

	7.		MOTOR (DIGITALNO)		21.		TX - RX KOMUNIKACIJA

	8.		MOTOR TIPKALOM - OKRETAJI MOTORA U JEDNU STRANU (DIGITALNO)		22.		ENKODER MOTOR - KORAK - MANJE PRECIZNO

	9.		MOTOR TIPKALIMA - OKRETAJI MOTORA U OBE STRANE (DIGITALNO)		23.		ENKODER MOTOR - POLUKORAK - PRECIZNIJE

	10.		MOTOR - KONTROLA BRZINE OKRETAJA (ANALOGNO)		24.		KOMUNIKACIJA - NRF24L01

	11.		IR SENZOR - DIGITALNO		25.		RAMPA: Foto senzor + tipkalo

	12.		IR SENZOR - ANALOGNO		26.		VOZILO + ULTRAZVUČI SENZOR

	13.		TOPLINSKI SENZOR - ANALOGNO		27.		I2C - LCD 2 x 16

	14.		MAGNETSKI SENZOR - DIGITALNO		28.		KORAČNI MOTOR

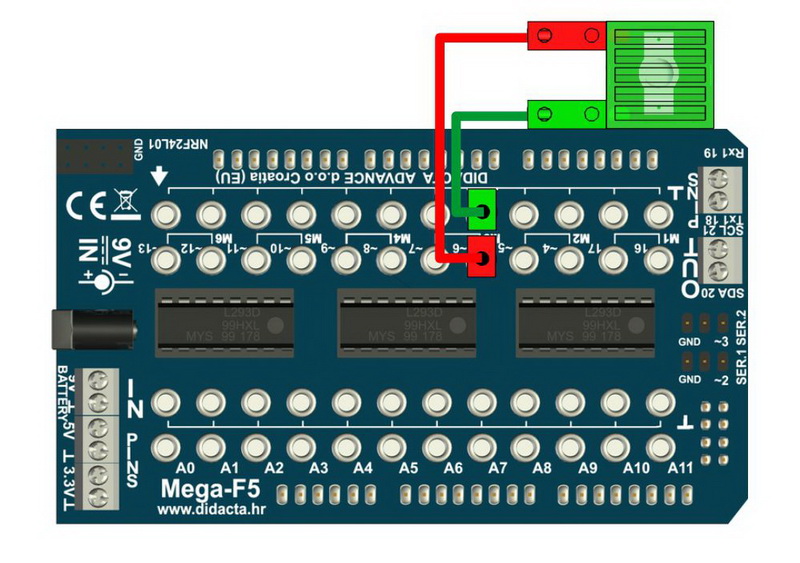

		LED SVIJETLO (DIGITALNO)

LED svijetlo se pali i gasi u intervalima od pola sekunde.

Mega_prog_01.zip

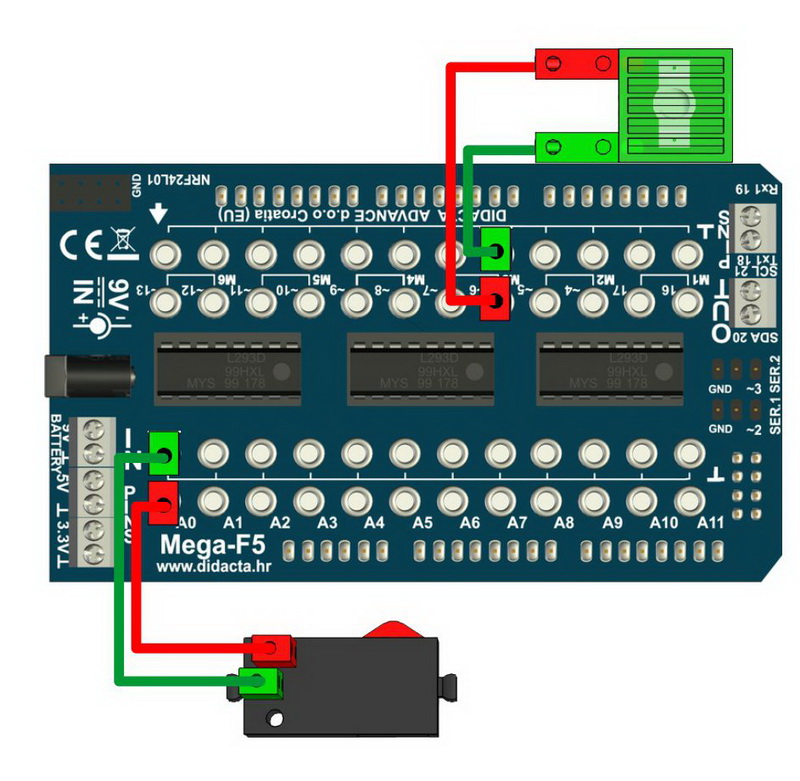

		LED SVIJETLO TIPKALOM (DIGITALNO)

Pritiskom na tipkalo, pali se LED svijetlo.

Mega_prog_02.zip

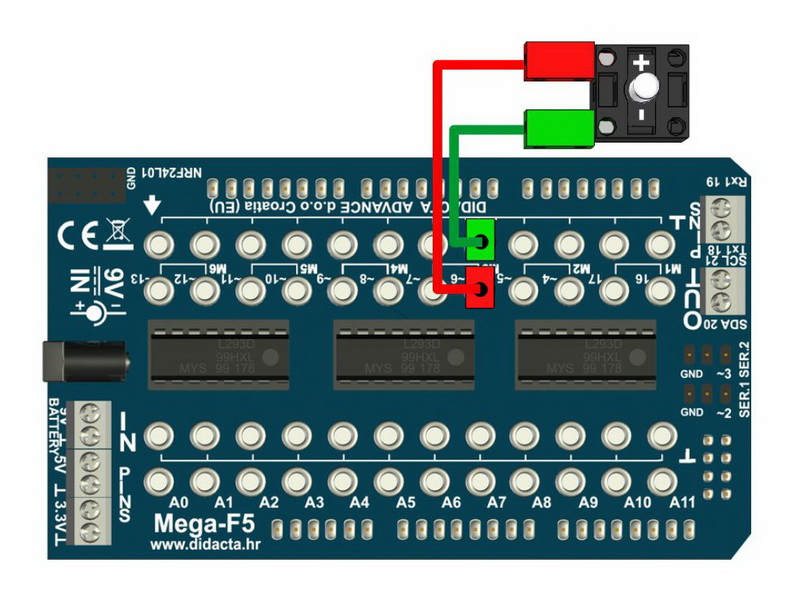

		LED SVIJETLO (ANALOGNO)

Program, polagano, pojačava svijetlost LED diode.

Mega_prog_03.zip

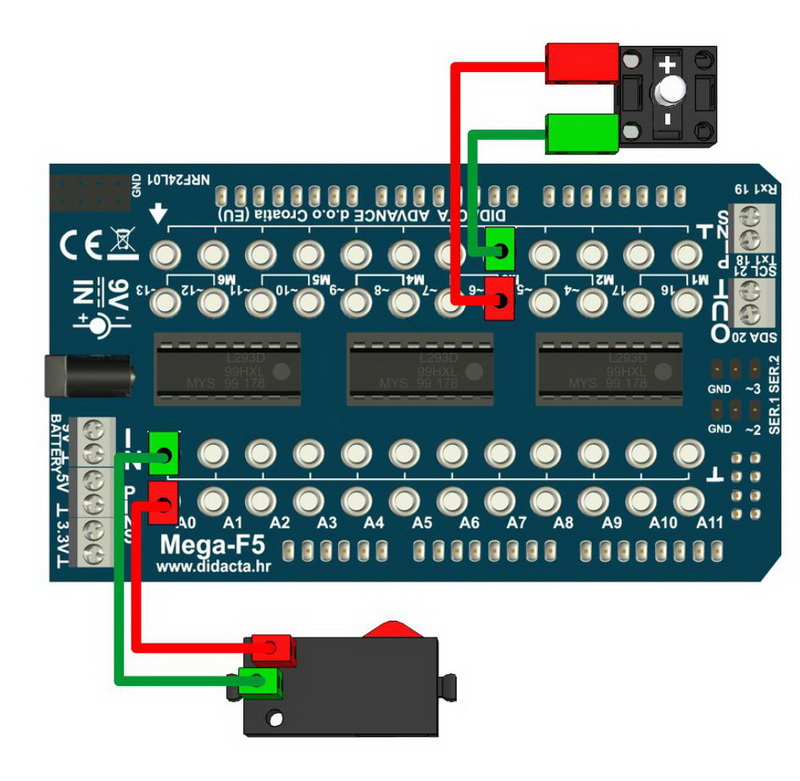

		LED SVIJETLO TIPKALOM (ANALOGNO)

Pritiskom na tipkalo, svijetlo LED diode sve jače svijetli.

Mega_prog_04.zip

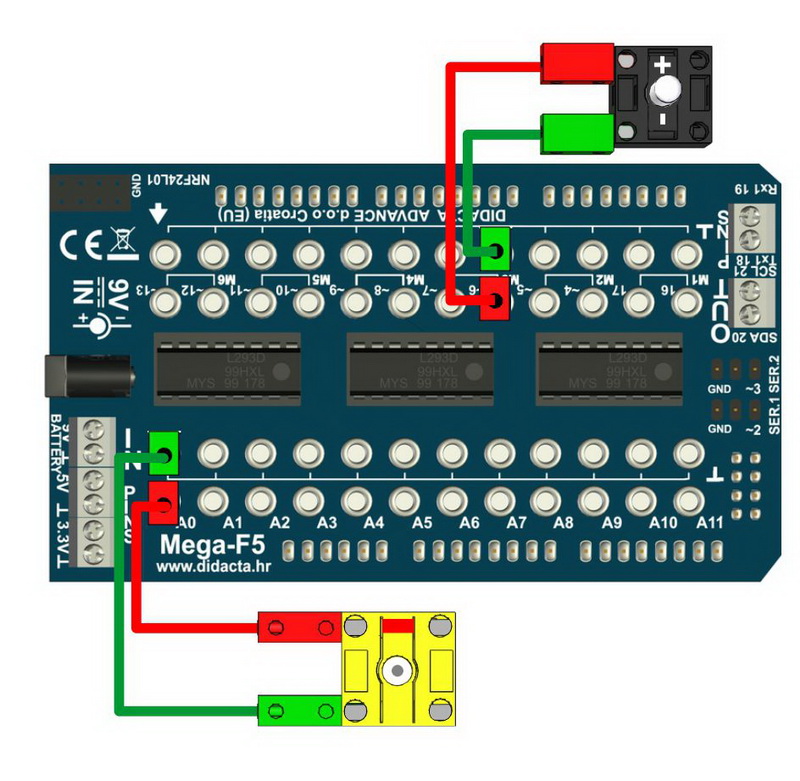

		FOTO SENZOR - LED SVIJETLO (DIGITALNO)

Svijetlo LED diode se pali, kad je FOTO senzor dovoljno osvijetljen.

Mega_prog_05.zip


		FOTO SENZOR - LED SVIJETLO (ANALOGNO)

LED diode se pale zavisno o vrijednosti koju očitava FOTO senzor.

Mega_prog_06.zip

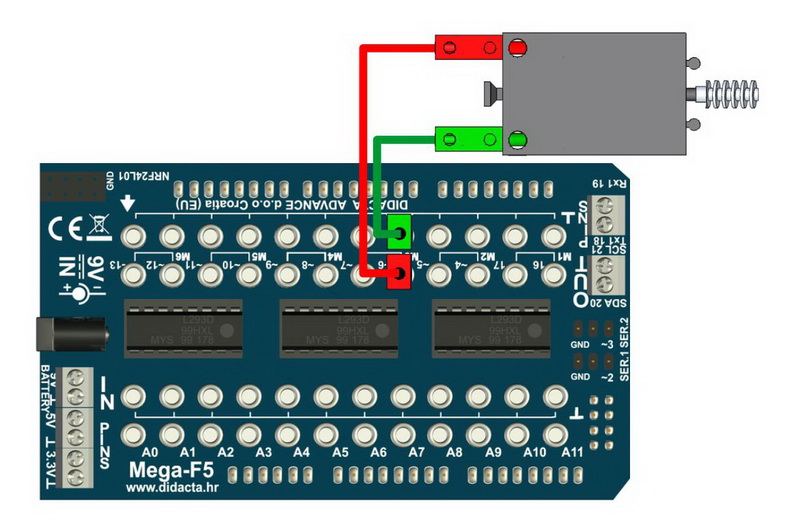

		MOTOR (DIGITALNO)

DC motor započinje rotaciju u jednom smijeru u trajanju od 100 ms. Zaustavlja se u trajanju od 2 sekunde, a zatim ponavlja radnju.

Mega_prog_07.zip

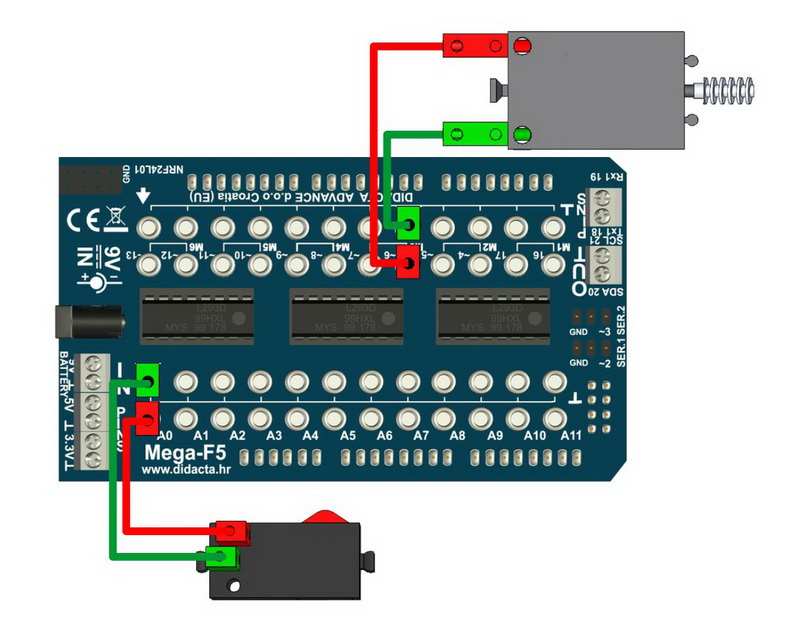

		MOTOR TIPKALOM - OKRETAJI MOTORA U JEDNU STRANU (DIGITALNO)

Pritiskom na tipkalo DC motor započinje sa rotacijiom u jednom smjeru.

Mega_prog_08.zip

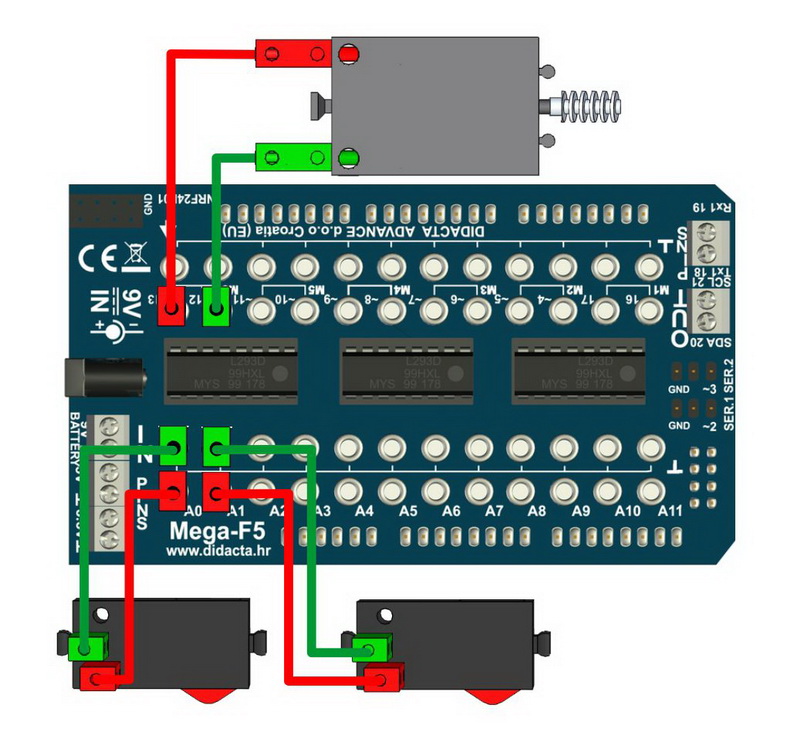

		MOTOR TIPKALIMA - OKRETAJI MOTORA U OBE STRANE (DIGITALNO)

Pritiskom na tipkala A i B, DC motor mjenja smjer rotacije ( oba smijera ).

Mega_prog_09.zip

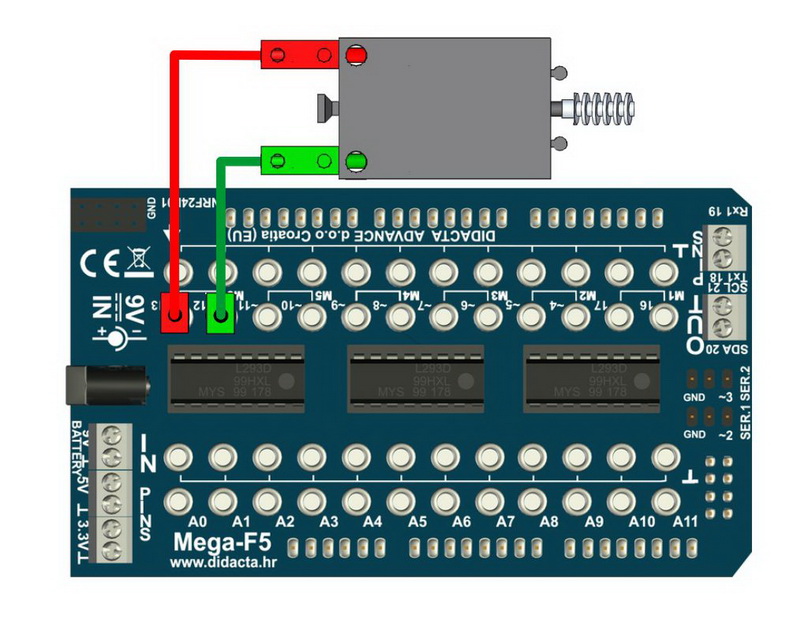

		MOTOR - KONTROLA BRZINE OKRETAJA (ANALOGNO)

Program, mijenja brzinu okretaja DC motora . Manja brzina okretaja motora, najčešće znači i manja snaga motora.

Mega_prog_10.zip

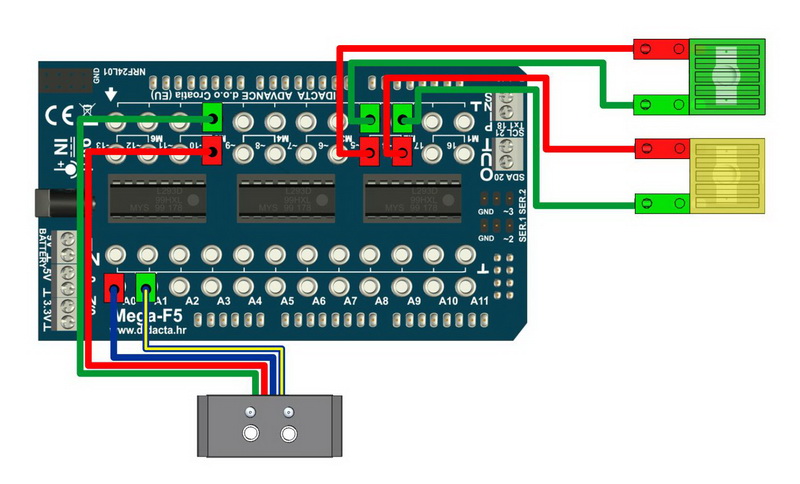

		IR SENZOR - DIGITALNO

Ovisno o očitanju IR senzora, pale se LED svijetla. Bijela površina daje očitanje 1, a crna (linja) 0.

Mega_prog_11.zip

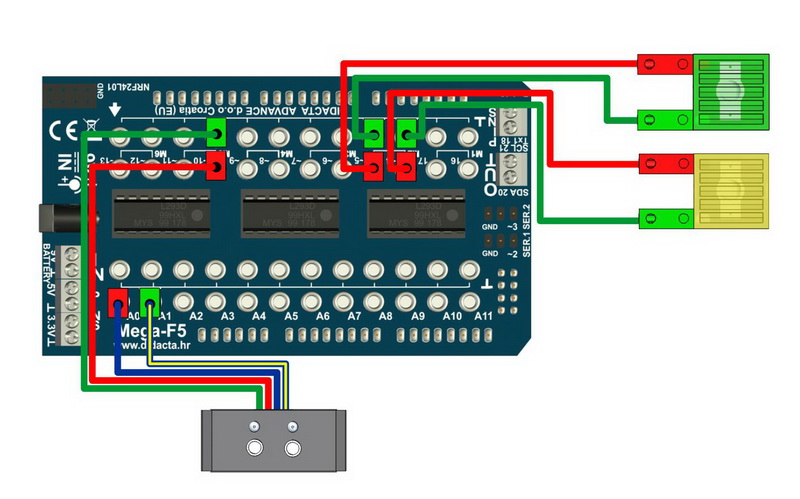

		IR SENZOR - ANALOGNO

Analognim očitanjem IR senzora možemo detektirati bijelu površinu na udaljenosti od nekoliko centimetara.

Mega_prog_12.zip

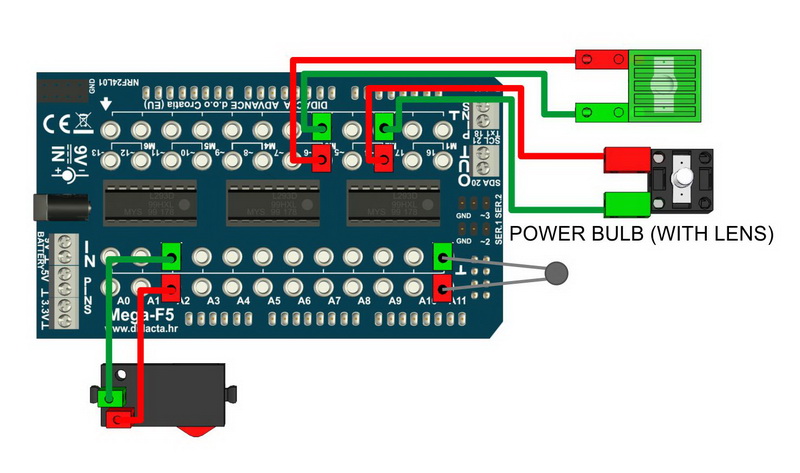

		TOPLINSKI SENZOR - ANALOGNO

Zagrijavanjem termo senzora do određene temperature pali se LED dioda. Termo senzor zagrijavamo žaruljicom koja se jako grije dok je upaljena.

Mega_prog_13.zip

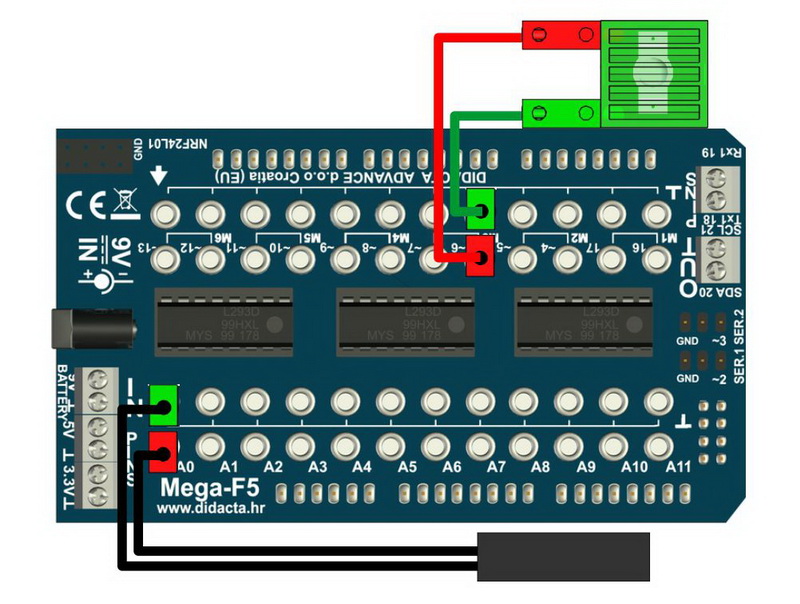

		MAGNETSKI SENZOR - DIGITALNO

Magnetski senzor detektira magnetsko polje. Približavanjem senzora magnetskom polju ( permanentnog ili elektromagneta) pali se LED svijetlo.

Mega_prog_15.zip

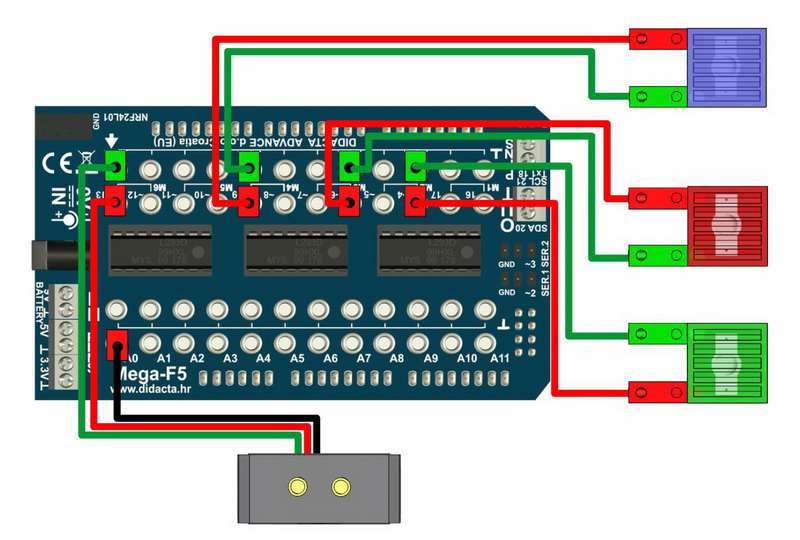

		COLOR SENZOR - BOJE

Kolor senzor očitava boje kao vrijednosti (analogno). Prema očitanoj vrijednosti boje, pali se određena boja LED diode. Očitane vrijednosti JAKO zavise o uvjetima (osvijetljenje) i mogu se razlikovati iako su uzorci boja isti.

Mega_prog_16.zip

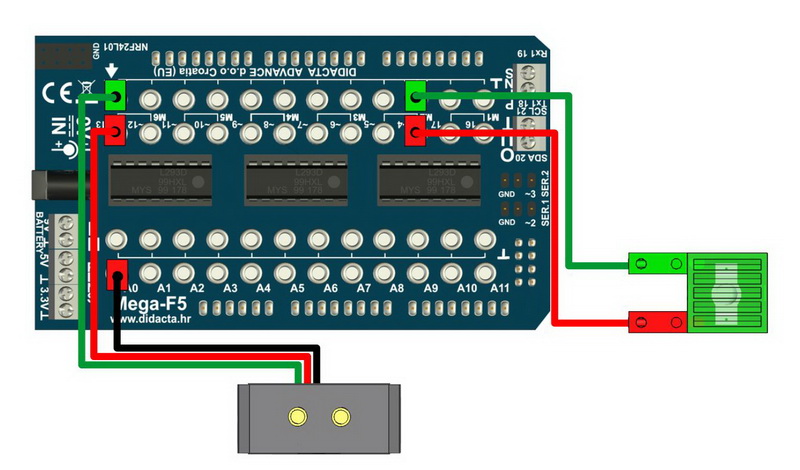

		COLOR SENZOR - CRNA CRTA

Očitane vrijednosti za bijelu i crnu boju su najčešće dovoljno različite, tako da se uz pomoć dva kolor senzora može napraviti robotsko vozilo koji prati crnu crtu.

Mega_prog_17.zip


		ULTRAZVUČNI SENZOR - DIGITALNO

Uz pomoć ultrazvučnog senzora možemo detektirati neki objekt kada se nađe na udaljnosti manjoj od postavljene u programu (pali se LED svijetlo). Ako je objekt na večoj udaljenosti program ga neće registrirati.

Mega_prog_18.zip

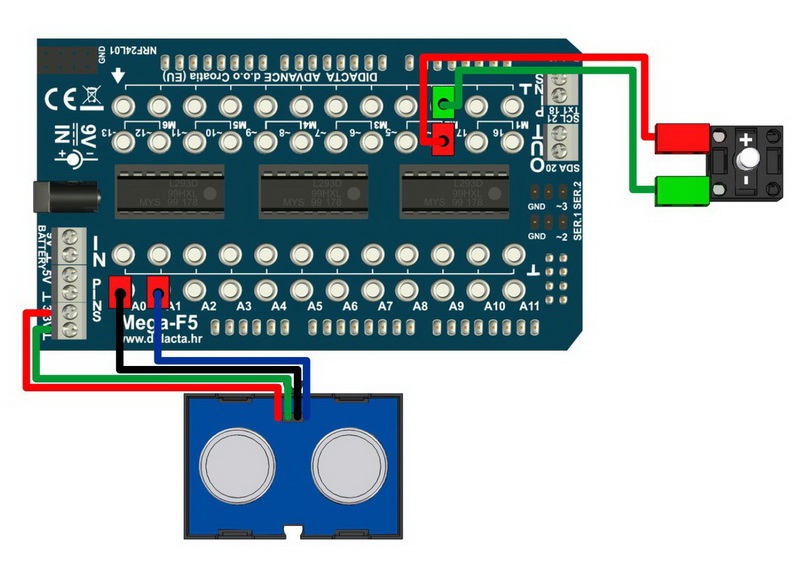

		ULTRAZVUČNI SENZOR - ANALOGNO

Pomoću ultrazvučnog senzora možemo izmjeriti udaljenost do objekta koji se nalazi ispred senzora. Ovisno o senzoru, mogu se očitati veće ili manje maksimalne udaljenosti. LED svijetlo slabije svijetli ako je udaljenost od senzora do objekta manja i obratno.

Mega_prog_19.zip

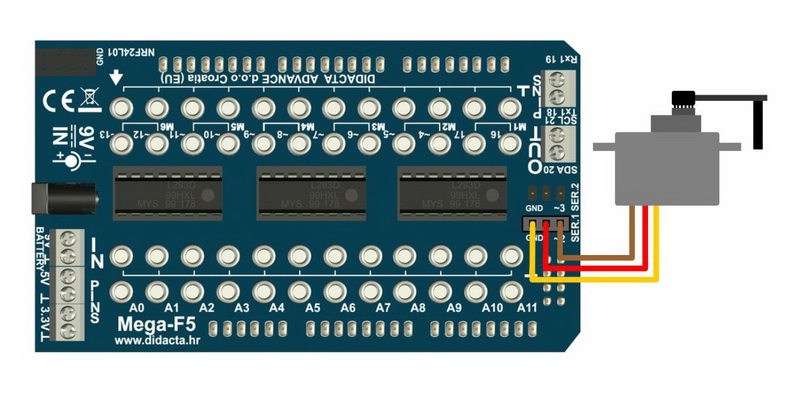

		SERVO MOTOR

Primjer kontrole servo motora. Zakretanje poluge servo motora za 45 i 90 stupnjeva.

Mega_prog_20.zip

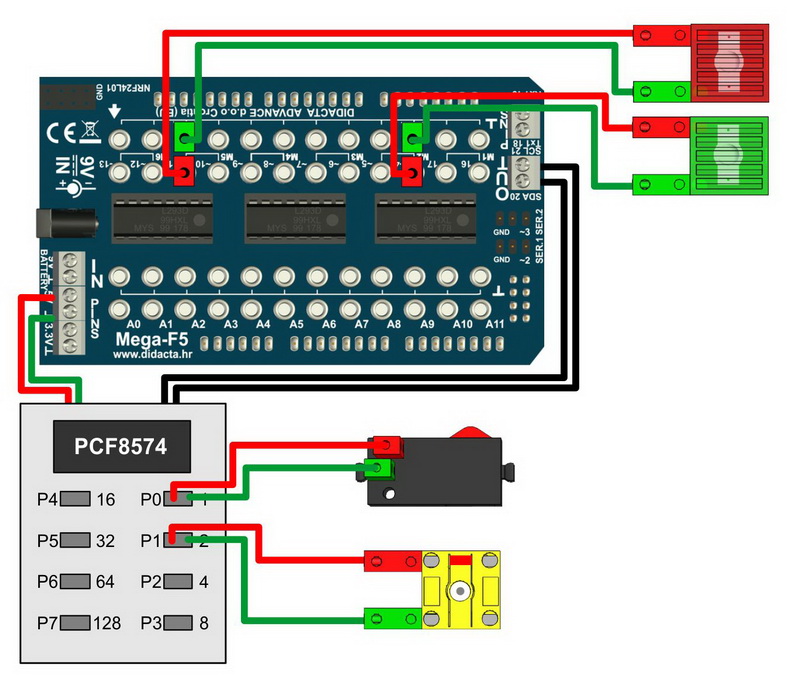

		I2C KOMUNIKACIJA

Mega_prog_21.zip


		TX - RX KOMUNIKACIJA


		ENKODER MOTOR - KORAK - MANJE PRECIZNO

Brojimo samo impulse (vrijednost 1). Zato moramo staviti malu pauzu da ne bi došlo do višestrukog očitanja senzora. Ova metoda je manje precizna. Broj impulsa koje ćemo prebrojati zavisi od samog programa. Ako program samo kontrolira motor, ili još izvršava neke druge operacije. U drugom slučaju,naročito kod veće brzine rotacije motora, program neće stići očitati sve impulse.

Mega_prog_23.zip

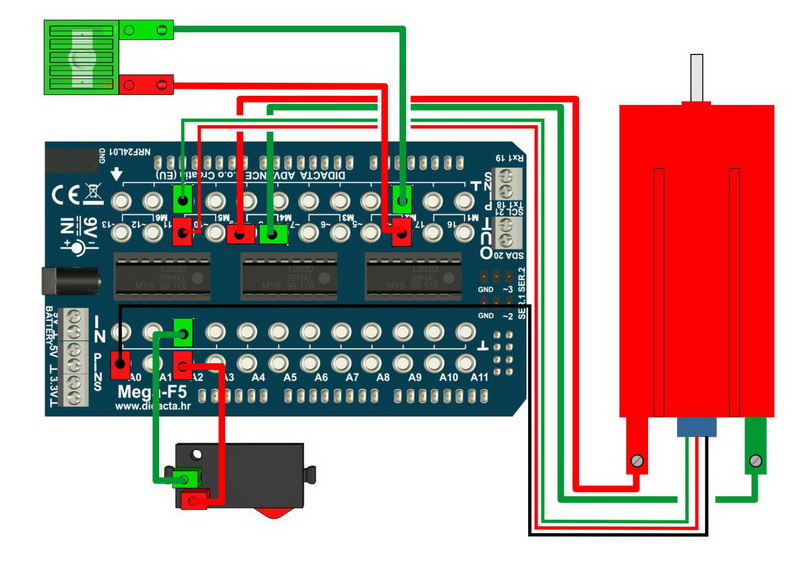

		ENKODER MOTOR - POLUKORAK - PRECIZNIJE

Brojimo promjene stanja (vrijednost 1 i 0). Ova metoda je bolje precizna od prethodne (KORAK). Broj impulsa koje ćemo prebrojati zavisi od samog programa. Ako program samo kontrolira motor, ili još izvršava neke druge operacije. U drugom slučaju,naročito kod veće brzine rotacije motora, program neće stići očitati sve impulse.

Mega_prog_23.zip

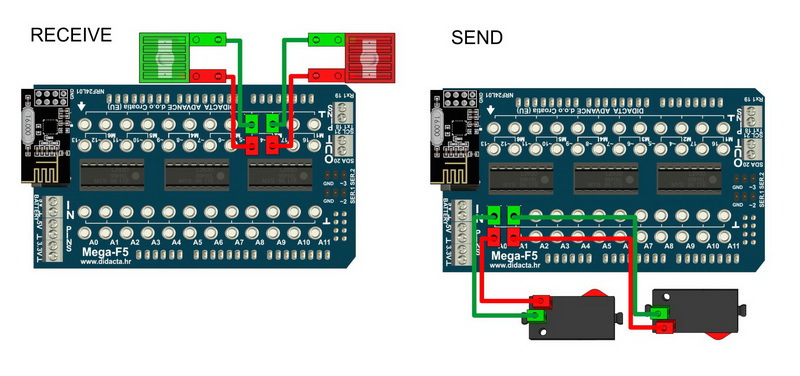

		KOMUNIKACIJA - NRF24L01

Slanje i primanje podataka putem modula NRF24L01 između dva Arduino UNO sučelja. Ako koristite Uno-F5 sučelje, u programu "SEND" potrebno je promijeniti brojeve ulaza na koje su spojena tipkala (tipkalo). Programski primjer je za dva tipkala koja pale dvije LED diode (crvenu i zelenu)

Mega_prog_25.zip

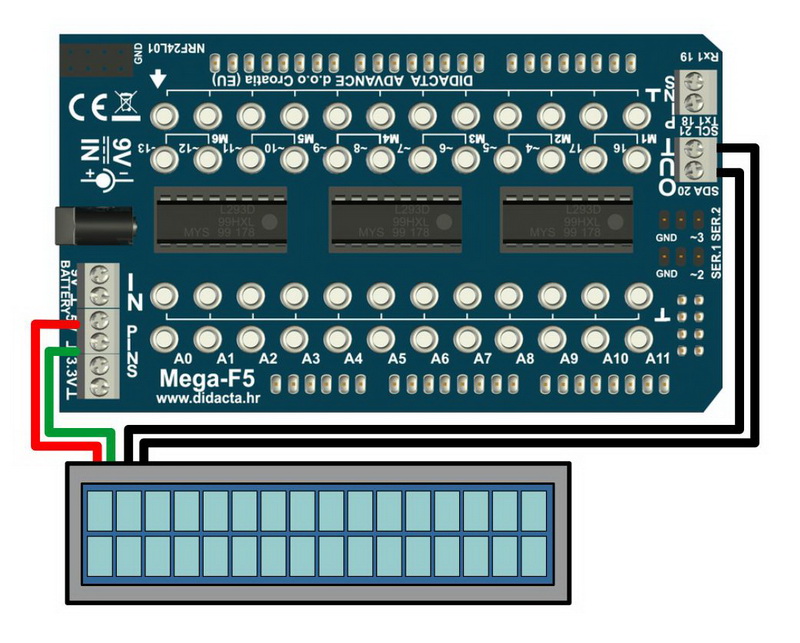

		I2C - LCD 2 x 16

Prikaz podataka na LCD displeju. Za komunikaciju sa koristimo library za LCD. Kao primjer napravili smo mjerenje vremena, s prikazom minuta i sekundi.

Mega_prog_32.zip

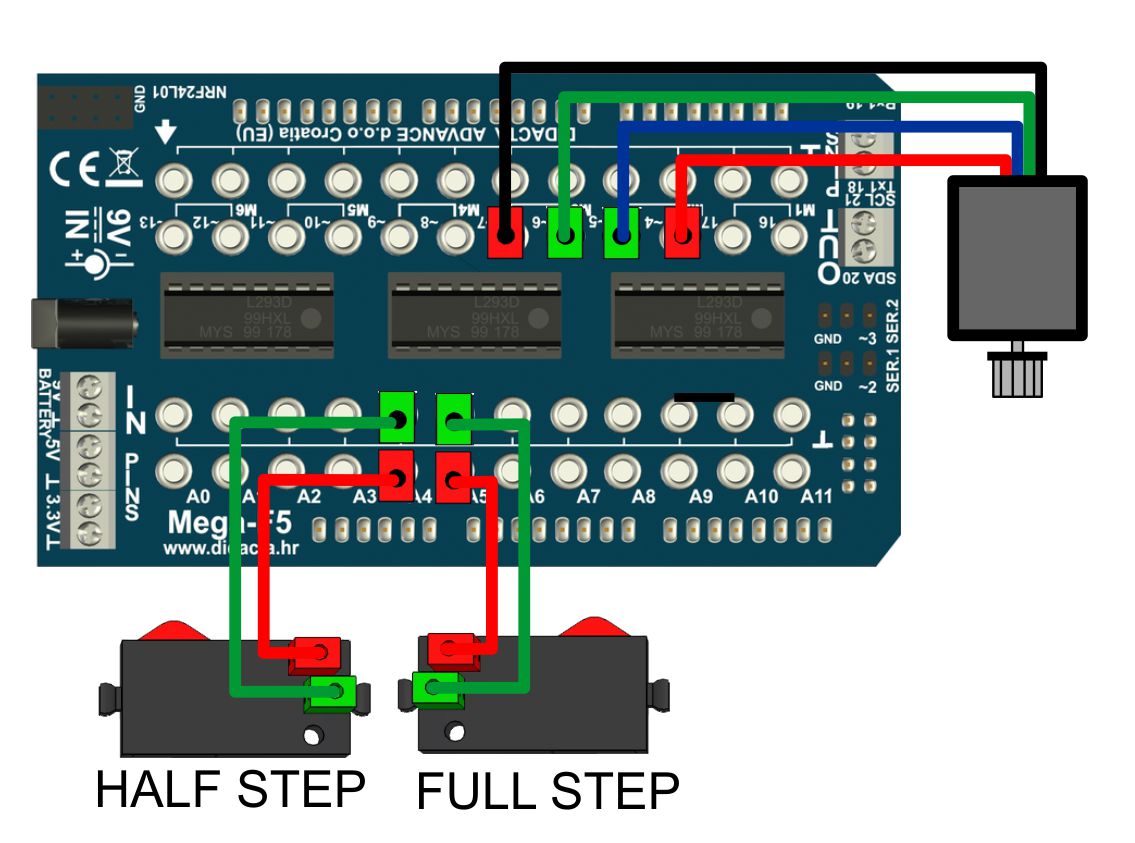

		KORAČNI MOTOR

Primjer upravljanja koračnim motorom u FULL step modu (KORAK) i HALF step modu (POLU-KORAK). Brzina se podešava naredbom delay. Za ovaj primjer smo koristili motor koji radi na 5V i podržava maksimalno 180 koraka za puni okretaj. Za točnu kontrolu u programu treba staviti brojač koraka. Koračni motori su veliki potrošači i treba obratiti pažnju da ne vuku previše struje jer će se driveri jako zagrijavati. Za napajanje shielda i Mega koristimo napon od 5V.

Mega_prog_33.zip
